本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机火力发三相异步电冷库机组供电系统箱的用： 1、合情合理的配资用电量。 2、便利对电线的启闭作业。 3、有较高的安会保护等级保护，能可以直观的界面显示三极管的导通环境。

项目名称：656KW重油发电量设备单机配电箱主要元件明细清单
高低压配动力箱包括元器件清淡
项目编号	各称	机型规格为	工作单位	个数	设备厂家
1	塑壳空气开关	NXM-1250S/3300 1250A	台	1	正泰
2	发电厂空调机组操作器	HGM6110	只	1	众智
3	来发主轴电机发动机转速智能控制器	C2002	只	1	孚创
4	直流变压器外接电源控制器	DC24V	只	1	众智
5	大型上面继机械	HH54P    DC24V	只	2	正泰
6	不同规格的中小型中心继电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋扭	LA37-11X/2黑	只	1	国优
9	熔断机制器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

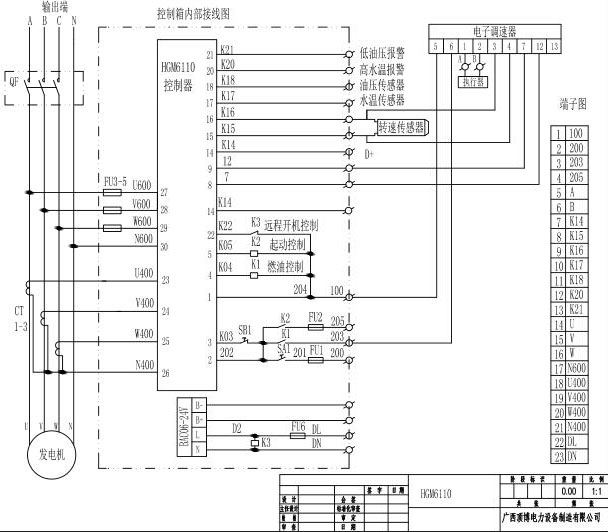

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.qsyjk.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
